并聯型節能負載
產品概述
并聯型節能負載主要應用于PC電源、服務器電源、定制電源等多路輸出AC-DC電源以及DC-DC電源的老化測試。該節能負載包括升壓模塊和逆變模塊兩部分,單獨用升壓模塊可以老化測試DC-DC電源,升壓模塊和逆變模塊組合起來可以老化測試AC-DC電源。該節能負載的輸入電壓范圍寬,各輸入通道可以并聯以擴展功率以及電流,因此,適用性廣,可以供各種電源老化測試。

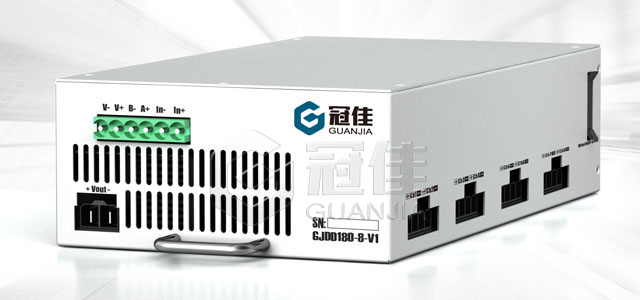

升壓模塊
| 負載種類 | 并聯型節能負載DC-DC模塊 | ||
| 型號 | GJDD180-8-V1 | GJDD180-8-V2 | GJDD120-8-V1 |
| 通道數 | 8 | 8 | 8 |
| 通道隔離 | 非隔離 | 非隔離 | 隔離 |
| 負載工作模式 | CC | CC | CC\CV\LED |
| 輸入電壓范圍（DC) | 3V～35V | 3V～60V | 2.9V～35V |
| 每通道輸入電流范圍 | 0.5A～15A | 0.5A～15A | |
| 每通道最大功率 | 180W | 120W | |
| 每個模塊最大總功率 | 1440W | 1440W | 1000W |
| 輸入電流設定誤差 | ≤±0.15A | ≤±0.1A | |
| 負載通道并聯 | 可多通道、多模塊并聯 | 可多通道并聯 | |
| 輸出端電壓允許范圍（DC） | 40V～56V | 40V～80V | 40V～56V |
| 最大輸出電流（DC） | 20A | 30A | 20A |
| 負載設定方式 | 485通訊設定 | 485通訊設定 | |
| 效率 | 90%(輸入12V/10A時) | 90%(輸入12V/10A時) | |
| 外型尺寸(L*W*H/mm) | 349×165×88 | 354×188×88 | 349×165×88 |
逆變模塊
| 型號 | GJDA2700-1-V2 |
| 負載通道數 | 1 |
| 負載工作模式 | CV |
| 輸入電壓范圍（DC) | 70V～80V |
| 最大輸入功率 | 2700W |
| 最大輸入電流 | 36A |
| 負載通道并聯 | 不可并聯 |
| 允許電網電壓范圍（單相） | 187V～253V AC |
| 允許電網頻率范圍 | 45Hz～65Hz |
| 最大輸出電流（AC） | 12A |
| 并網電流THD | ≤5%（額定工況） |
| 并網功率因數 | 0.99（額定工況） |
| 效率 | 90% |
| 外型尺寸(L*W*H/mm) | 486×147×177 |
