冠佳 自動組裝PCBA設備
|
適用于各類充電器/適配器產品條碼/銘牌的自動貼裝
|
擁有大量的應用案例，技術成熟，行業的標準制定者，并獲得多項專利.
擁有自主開發的控制軟件平臺, 并獲得相關的軟件著作權.
各工位采用獨立的控制系統，穩定可靠, PLC+HMI+PC程控，操作簡單，維護方便.
|
可實現自動打印條碼、自動貼條碼、掃條碼、自動銘牌、CCD自動檢測功能, 并自動分揀不良品及良品 輸送治具可適用多機種，換線只需切換程序和微調定位塊即可，效率高.
吸嘴和吸桿采用進口配件，吸頭可360度旋轉，可貼不同角度的標簽.
|
整機貫穿了柔性設計的理念，前后工位對接順暢，也方便后續產線擴充產能或轉線.
整機人性化、模塊化、標準化、節能化設計，外觀漂亮，結構簡單，動作穩定可靠.
冠佳出品，必屬佳品
|

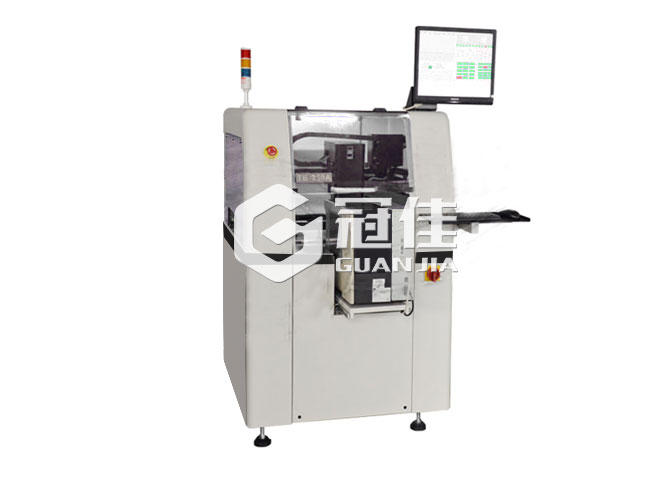

| 基本概況 | 設備名稱 | 自動貼條碼銘牌設備 | |||
| 設備型號 | GJAP-CHR-LA-V1 | ||||
| 設備功能簡述 | 取代人工實現自動貼條碼和銘牌 | ||||
| 設備尺寸（L*W*H) | L1200*W1000*H1700mm(MM) | ||||
| 產品應用范圍 | 充電器/適配器類產品條碼和銘牌的自動貼裝 | ||||
| 換線時間 | 20MIN | ||||
| 主要技術參數要求 | 軌道操作面高度 | 900+/-50mm 可調 | |||
| UPH | 1200~1500PCS | ||||
| 貼標方式 | 在線滾貼式 | ||||
| 貼標工位 | 雙頭雙工位 | ||||
| 條碼和銘牌來料方式 | 卷狀 | ||||
| 條碼和銘牌尺寸 | MAX:40*40,MIN:4*4 | ||||
| 貼標精度 | +/-0.1MM | ||||
| 標簽間距 | 1MM | ||||
| 貼標位置要求 | 貼標頭可360度旋轉，可貼任意角度標簽 | ||||
| 標簽種類 | 各種普通標簽及高溫標簽 | ||||
| 自動檢測功能需求 | 可根據客戶需求實現CCD智能檢測貼標位置 | ||||
| 自動下機功能 | XYZ三軸機械手可實現自動下機 | ||||
| 線體運行速度 | 800mm/sec(X-Y) | ||||
| 設備電源電壓 | 單相 AC220V | ||||
| 設備總功率 | 5KW | ||||
| 氣源氣壓 | 0.6MPa | ||||
| 產品傳動方式 | 治具+皮帶+馬達+調速器 | ||||
| 氣源接口數量 | 1個 | ||||
| 運動控制系統 | 運動控制卡或PLC | ||||
| 動作流程說明: | 產品流入-->阻擋-->檢測產品型號，信息上傳、分配作業--->夾具被頂升定位-->固定氣缸插入到位，等待貼裝-->自動貼條碼-->貼裝完畢上傳信息-->頂升氣缸下降-->阻擋松開--->產品流入下一站自動貼銘牌-->貼裝完成流入下一站 | ||||
| 關鍵標準件品牌使用要求 | 普通馬達： | JSCC | |||
| 伺服馬達/驅動器 | 匯川 | ||||
| 絲桿導軌： | PMI或上銀 | ||||
| 氣動元件： | SMC，FESTO （國產： 億日， 亞德克） | ||||
| PLC/擴展： | 匯川 | ||||
| 視覺系統： | 大恒 | ||||
| 傳感器： | SICK或同等品牌 | ||||
| 觸摸屏： | 匯川/威綸 | ||||
| 工控機： | 研華 | ||||
| 開關電源： | 明緯 | ||||
| 電氣元件: | 臺安/正泰 | ||||
