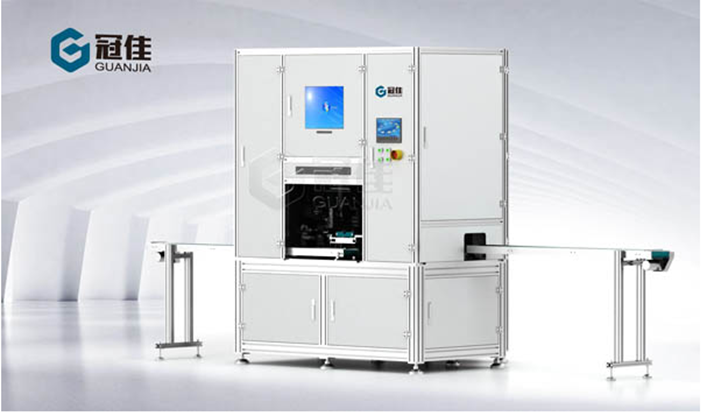

冠佳 自動超聲波鉚合設備
|
適用于各類充電器/適配器類產品上/下外殼的鉚合熔接
|
擁有大量的應用案例，技術成熟，行業的標準制定者，并獲得多項專利.
擁有自主開發的控制軟件平臺, 并獲得相關的軟件著作權.
各工位采用獨立的控制系統，穩定可靠, PLC+HMI+PC程控，操作簡單，維護方便.
|
輸送治具可適用多機種，換線更換模頭快，效率高 可配合多種廠家的鉚合機，無縫對接，配合簡單，通用性極強
整機人性化、模塊化、標準化、節能化設計，外觀漂亮，結構簡單，動作穩定可靠.
|
整機貫穿了柔性設計的理念，前后工位對接順暢，也方便后續產線擴充產能或轉線. 精心設計，值得擁有
冠佳出品，必屬佳品
|
| 基本概況 | 設備名稱 | 自動超聲波鉚合設備 | |||
| 設備型號 | GJAA-CHR-UW-V1 | ||||
| 設備功能簡述 | 取代人工實現自動超聲熔接. | ||||
| 設備尺寸（L*W*H) | L1600xW1200xH1800mm(MM) | ||||
| 產品應用范圍 | 充電器/適配器類產品上/下外殼的鉚合熔接 | ||||
| 換線時間 | 20MIN | ||||
|
主要技術 參數要求 |
軌道操作面高度 | 900+/-50mm 可調 | |||
| UPH | 1200~1500PCS | ||||
| 鉚合方式 | 在線直線式 | ||||
| 鉚合工位 | 2工位 | ||||
| 鉚合時間 | 2S | ||||
| 產品表面材質 | 磨砂/亮面 | ||||
| 自動卷膜功能需求 | 可根據產品需求選擇 | ||||
| 鉚合縫隙檢測要求 | 可根據產品需求選擇 | ||||
| 噪音處理功能 | 有添加隔音棉作隔音處理 | ||||
| 自動下機功能 | XYZ三軸機械手可實現自動下機 | ||||
| 線體運行速度 | 800mm/sec(X-Y) | ||||
| 設備電源電壓 | 單相 AC220V | ||||
| 設備總功率 | 5KW | ||||
| 氣源氣壓 | 0.6MPa | ||||
| 產品傳動方式 | 治具+皮帶+馬達+調速器 | ||||
| 氣源接口數量 | 1個 | ||||
| 運動控制系統 | 運動控制卡或PLC | ||||
| 動作流程說明: | 光電感應到產品和治具→定位機構對產品治具夾緊定位→超聲波開始鉚合→鉚合完成后自動下機-->空治具經升降機和回流線返回至前工位 | ||||
|
關鍵標準件 品牌使用要求 |
普通馬達： | JSCC | |||
| 伺服馬達/驅動器 | 匯川 | ||||
| 絲桿導軌： | PMI或上銀 | ||||
| 氣動元件： | SMC，F(xiàn)ESTO （國產： 億日， 亞德克） | ||||
| PLC/擴展： | 匯川 | ||||
| 視覺系統： | 大恒 | ||||
| 傳感器： | SICK或同等品牌 | ||||
| 觸摸屏： | 匯川/威綸 | ||||
| 工控機： | 研華 | ||||
| 開關電源： | 明緯 | ||||
| 電氣元件: | 臺安/正泰 | ||||
