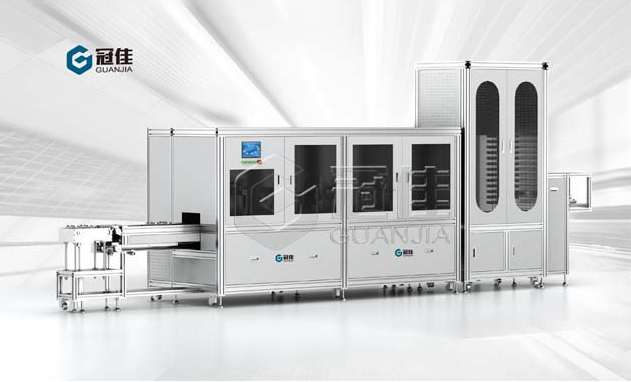

冠佳 自動點膠設備
|
適用于各類充電器/適配器/服務器電源內的PCBA板點膠工藝
|
擁有大量的應用案例，技術成熟，行業的標準制定者，并獲得多項專利.
擁有自主開發的控制軟件平臺, 并獲得相關的軟件著作權.
各工位采用獨立的控制系統，穩定可靠, PLC+HMI+PC程控，操作簡單，維護方便.
|
輸送治具可適用多機種，換線更換模頭快，效率高 可實現多方位多角度對產品進行點膠，通用性極強.
整機人性化、模塊化、標準化、節能化設計，外觀漂亮，結構簡單，動作穩定可靠
|
整機貫穿了柔性設計的理念，前后工位對接順暢，也方便后續產線擴充產能或轉線. 整機人性化、模塊化、標準化、節能化設計，外觀漂亮，結構簡單，動作穩定可靠
冠佳出品，必屬佳品
|
| 基本概況 | 設備名稱 | 自動點膠設備 | |||
| 設備型號 | GJAA-CHR-DC-V1 | ||||
| 設備功能簡述 | 取代人工實現自動點RTV膠、802膠和常用的各類硅膠. | ||||
| 設備尺寸（L*W*H) | L3500xW1200xH1800mm(MM) | ||||
| 產品應用范圍 | 充電器/適配器/服務器電源類產品內部PCAB的點膠 | ||||
| 換線時間 | 15MIN | ||||
|
主要技術 參數要求 |
軌道操作面高度 | 900+/-50mm 可調 | |||
| UPH | 1200~1500PCS | ||||
| 點膠點數 | 4~6個點 | ||||
| 組裝工位 | 雙頭雙工位 | ||||
| 定位精度 | ±0.02mm(X-Y-Z) | ||||
| 運行速度 | 800mm/sec(X-Y) | ||||
| 設備電源電壓 | 單相 AC220V | ||||
| 設備總功率 | 3KW | ||||
| 氣源氣壓 | 0.6MPa | ||||
| 產品傳動方式 | 治具+皮帶+馬達+調速器 | ||||
| 氣源接口數量 | 1個 | ||||
| 運動控制系統 | 運動控制卡或PLC | ||||
| 點膠機構 | XYZR四軸機械手采用進口組件 | ||||
| 點膠控制系統 | 高精密點膠閥+控制器 | ||||
| 點膠角度 | 可實現360度的旋轉和調節 | ||||
| 設備重量 | 300KG | ||||
| 動作流程說明: | 光電感應到產品和治具→定位機構對產品治具夾緊定位→機械手開始點膠→點膠完成自動進入固化工位 | ||||
|
關鍵標準件 品牌使用要求 |
普通馬達： | JSCC | |||
| 伺服馬達/驅動器 | 匯川 | ||||
| 絲桿導軌： | PMI或上銀 | ||||
| 氣動元件： | SMC，F(xiàn)ESTO （國產： 億日， 亞德克） | ||||
| PLC/擴展： | 匯川 | ||||
| 視覺系統： | 大恒 | ||||
| 傳感器： | SICK或同等品牌 | ||||
| 觸摸屏： | 匯川/威綸 | ||||
| 工控機： | 研華 | ||||
| 開關電源： | 明緯 | ||||
| 電氣元件: | 臺安/正泰 | ||||
